Zeal60 / Tealios V2 / KBDfans Tofu E-Yellow / GMK Oblivion 組裝分享



好像有一陣子沒有開箱客製化鍵盤了，連續幾篇都是量產，再開下去我怕網友要以為我是在業配了XDDD

這次是一個亂搭配的組合 - ZealPC Zeal60 RGB PCB / ZealPC Tealios V2 / 北瓜外設透紅螺絲衛星軸 / KBDfans 電泳黃Tofu殼 / GMK Oblivion。

這裡面的PCB、Tofu殼、GMK Oblivion我都拿到好久了，只是一直沒有組，等到Tealios V2到手後，就想說把它組起來好了。

以下就進入正題。

 ▼首先來看看主要的內部件成員 - ZealPC Tealios V2 (67g線性軸、又稱為Tiffany軸)、北瓜外設買的透紅螺絲衛星軸、黃銅定位板以及ZealPC Zeal60 PCB。

▼這個黃銅定位板我是跟Barry哥買的，有做PVD表面處理，所以手去摸是不用擔心會氧化的。而Zeal60我是買Rev. 4，在Massdrop上買的。這個PCB的重點就是有RGB背光而且還可以全鍵自定義，算是少數60%有這組合的。而且它的RGB還是背照式SMD，所以什麼軸基本都是可以上。

▼這次的主角軸 - Tealios V2，為什麼會挑它呢？因為它是全透的，這樣RGB背光才有用呀！

▼北瓜外設入手的透紅螺絲衛星軸，金色霸氣的鐵絲，我是第一次使用。

▼出動潤軸用油。

▼拆拆拆拆拆，一下子就…他媽的才怪，我拆了好久。



▼潤軸真的是很需要耐心。

▼潤完把彈簧擺上去，這個Tealios V2連彈簧都是金的。

▼再來就是潤軸心了，過程我就跳過了，網路上有很多教學。

▼這個Tiffany顏色真的很燒，美美噠！

▼最後把軸蓋裝上去就完工啦！到這裡已經過了好幾個小時了orz

▼Tealios V2的特寫。Gateron代工。

▼再來就是先把衛星軸鎖上，用螺絲衛星軸最好是搭絕緣墊片，M2大小的，避免螺絲和PCB背面的零件接觸造成短路。

▼先試裝幾顆，記得要先把衛星軸調好並測試，因為這個衛星軸是PCB-mount的，所以是在定位板下面，萬一沒調好，焊完軸才發現有問題會哭笑不得，得整把解焊才能重新調整了。

▼來看看裝上軸發光的樣子。



▼焊接過程我也跳過了，焊接比潤軸快多了，幾分軸就焊完了。裸件幾張特寫。

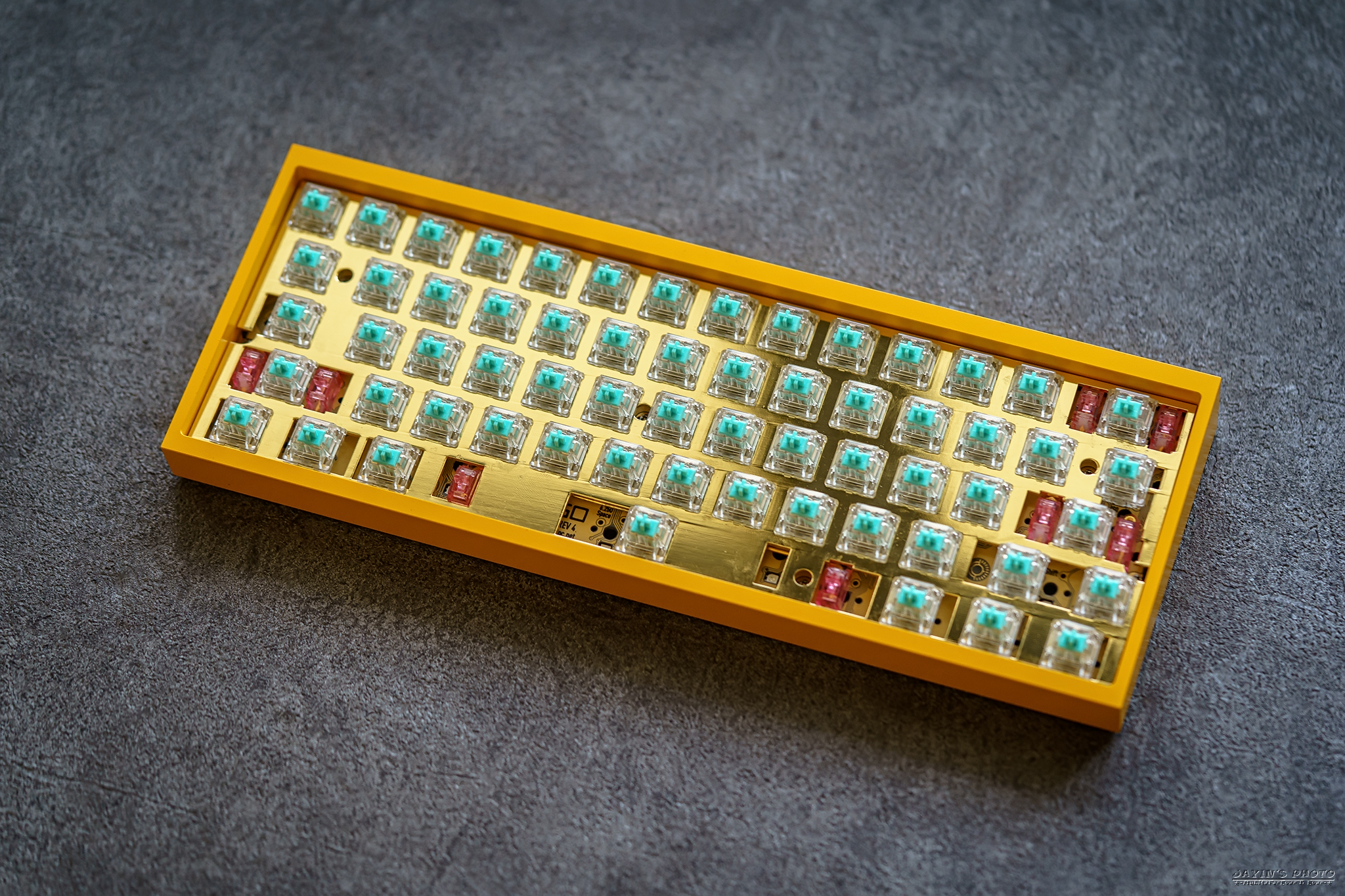

▼再來就出動倒數第二個成員 - KBDfans Tofu，也就是豆腐殼，這款是電泳黃的顏色，個人覺得相當漂亮。

▼這個搭配真的是閃亮亮。



▼透紅衛星軸也是頗亮眼。

▼再來就是壓軸的GMK Oblivion鍵帽了。

▼我只有買Git Base。

▼全鍵一覽。

▼這套鍵帽就是深淺灰當底色，配上各種顏色的字符。中國戲稱這套叫「碼農套」，專門給程序猿用的lol

▼小弟不是程序猿，請包涵我看不懂這些符號代碼的意義。

▼裝幾顆鍵帽時來試發光看看。



▼全裝上！



▼這個「Hello, World!」據說只要是程序猿一定會看過。

▼以下就賞圖了。



Zeal60的RGB有幾個內建的燈效，可以用VIA去自定義鍵位和燈光，功能相當強大，算是對得起一張3K的價格，而且第4版還是Type-C的接口，真是深得我心。

註：我後來測試的結果用VIA的Firmware打字會有卡卡現象，改用QMK的Firmware就沒有這個問題，所以有這塊板子的網友建議還是先用QMK吧！之後看VIA會不會修正了。

而Tealios V2出廠就已經很滑順了，不過個人覺得還是要再潤一下會更好，觸底67g的線性軸打起來很輕盈，不過不知道是年紀大了還是怎樣，手開始廢了，越打越輕。Tiffany的軸心顏色非常亮眼，搭配全透的軸屋真的是一絕，不過這個軸很貴，一顆軸差不多要30元。

KBDfans的豆腐殼我相信不少網友都有買，這個電泳黃記得是限量的版本，比較偏橘的黃色，顏色很均勻不過要小心保護，它這個電泳層非常脆弱，很容易就會像掉漆的感覺。我已經不小心刮掉一塊惹，痛！

 GMK Oblivion就更不用介紹了，看圖就好XDDD

 最後就是打字聲了：

這個是我重新調整了空白鍵的衛星軸，然後鍵帽換成imsto熱昇華黑同刻的打字聲音：

以上就是Zeal60 / Tealios V2 / KBDfans 豆腐 / GMK Oblivion 的簡單組裝分享，感謝閱文
